تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الحزمة: | وحدات صندوق ABS | نوع الفاصل: | 1 * 32 1x32 |
|---|---|---|---|
| طريقة الانقسام: | 1 طريقة الإدخال والإخراج 32 طريقة | موصل: | SC / APC |
| كابل: | 0.9 مم / 2.0 مم / 3.0 مم | موك: | حاسب شخصي 1 |
| تسليط الضوء: | PLC بصري الفاصل,ABS صندوق PLC الفاصل |
||
1 * 32 الألياف البصرية PLC الفاصل 1x32 ABS الفاصل البصري المعياري 0.9 مم 2.0 مم 3.0 مم
- يستخدم فاصل PLC ، المعروف أيضًا باسم فاصل الدائرة الموجية المستوية ، لتقسيم حزمة ضوئية واحدة أو اثنتين إلى أشعة ضوئية متعددة بشكل موحد أو الجمع بين عدة أشعة ضوئية لحزمة ضوئية واحدة أو اثنتين.
- يوفر الفاصل الليفي PLC حل توزيع الضوء منخفض التكلفة مع استقرار وموثوقية عالية.
- يمكن أن توفر مقسمات PLC نسبة تقسيم تصل إلى 1x64 ، وهي أعلى بشكل عام من تقسيمات مقسم FBT
-يعتمد جهاز تقسيم PLC على تقنية أشباه الموصلات.كما يظهر من اسمها ، يتم تصنيع مقسمات PLC بواسطة تقنية دائرة الدليل الموجي المستوي.
- يتكون تصميم الفاصل PLC من شريحة PLC بصرية وعدة مصفوفات ضوئية حسب نسبة الخرج.
- المصفوفات الضوئية مقترنة على طرفي شريحة الفاصل PLC.
-تعتبر شريحة PLC أحد المكونات الرئيسية لوحدة الألياف PLC.وهي متوفرة بنسب تقسيم 1xN (N = 2 ، 4 ، 8 ، 16 ، 32 ، 64) و 2xN (N = 2 ، 4 ، 8 ، 16 ، 32 ، 64).يوضح الشكل أدناه التصميم النموذجي لشريحة تقسيم PLC 1x8.
بناء PLC الفاصل:
الميزات:
- توزيع الإشارات الضوئية
- الشبكة البصرية السلبية (PON)
- نظام القياس ونظام الليزر
- نظام DWDM و CWDM
- اتصالات البيانات
- LAN
- نظام الكيبل التلفزيوني
- نشر FTTX
- شبكة FTTH
مواصفات:
| طول الألياف | 1 متر أو طول مخصص | |||||
| نوع الموصل | مخصص محدد | |||||
| نوع الألياف الضوئية | ألياف Corning SMF-28e ، G657A1 أو حسب الطلب | |||||
| الاتجاهية (ديسيبل) دقيقة * | 55 | |||||
| خسارة العودة (ديسيبل) دقيقة * | 55 (50) | |||||
| معالجة الطاقة (ميغاواط) | 300 | |||||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 | |||||
| درجة حرارة التشغيل (درجة مئوية) | -40 ~ +85 | |||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ +85 | |||||
| تكوين المنفذ | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
| خسارة الإدراج (ديسيبل) نموذجي | 3.6 | 7.1 | 10.2 | 13.5 | 16.5 | 20.5 |
| خسارة الإدراج (ديسيبل) كحد أقصى | 4.0 | 7.3 | 10.5 | 13.7 | 16.9 | 21.0 |
| انتظام الخسارة (ديسيبل) | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2 |
| PDL (ديسيبل) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 |
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| مؤقت.الخسارة المعالة (-40 ~ 85) (ديسيبل) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| تكوين المنفذ | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
| خسارة الإدراج (ديسيبل) نموذجي | 3.8 | 7.4 | 10.8 | 14.2 | 17 | 21 |
| خسارة الإدراج (ديسيبل) كحد أقصى | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 |
| انتظام الخسارة (ديسيبل) | 1 | 1.4 | 1.5 | 2 | 2.5 | 2.5 |
| PDL (ديسيبل) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 |
| مؤقت.الخسارة المعالة (-40 ~ + 85 درجة مئوية) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 |

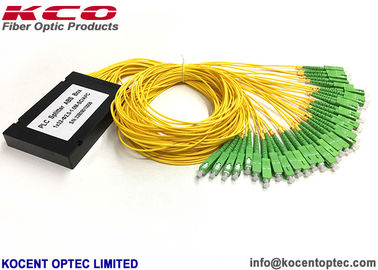

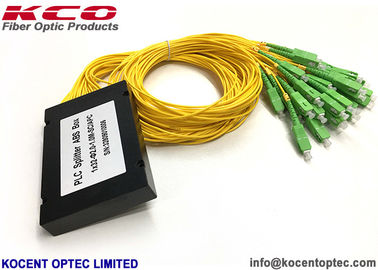

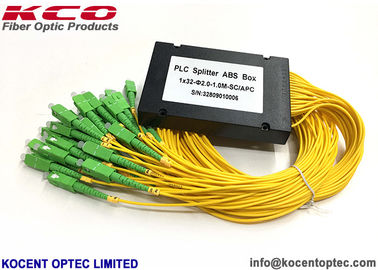

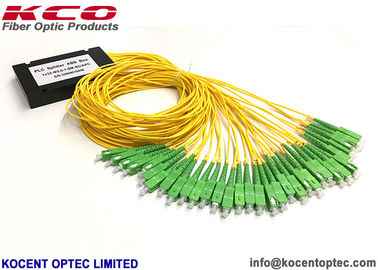

صور المنتج:
منتجات العلاقة:
خدمة OEM / ODM:
- إذا كنت ترغب في إظهار شعار علامتك التجارية الخاصة على البضائع مثل الكبل أو حقيبة العبوة أو الملصق أو في أي مكان.خدمة OEM و ODM لدينا جاهزة دائمًا للقيام بذلك.يرجى التواصل مع فريق المبيعات لدينا للحصول على أفضل دعم.
التعبئة:
- وفقًا لتعبئة تصدير Stardard.
- صندوق كرتوني ، صندوق خشبي ، لوح خشبي.
الشحن:
- الشحن الدولي السريع مثل UPS ، TNT ، DHL ، إلخ
- الهواء الدولي: CA ، AA ، EA ، إلخ
- عن طريق البحر
- ميناء بحري قياسي للتصدير: شنتشن ، هونغ كونغ ، نينغبو
- مطار التصدير القياسي: شنتشن ، هونغ كونغ ، هانغتشو ، شنغهاي
