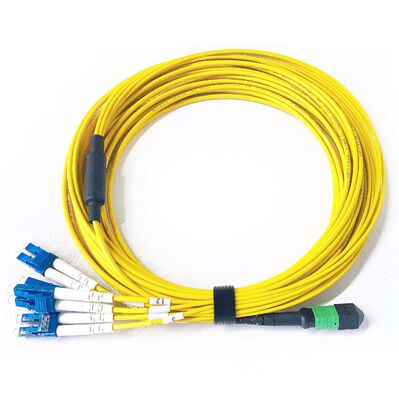

كابل توصيل MPO MTP مصقول APC أحادي الوضع 8 ألياف مع قطبية الطريقة A B C إلى كابل توصيل LC مزدوج الألياف البصرية

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
مكان المنشأ قوانغدونغ، الصين
اسم العلامة التجارية KCO
إصدار الشهادات ISO9001, RoHS
رقم الموديل MPOA-MPOA-12fo-LSZH-xM
الحد الأدنى لكمية التفاوض
الأسعار negotiable
تفاصيل التغليف كيس بولي ايثيلين ، صندوق كرتوني ، لفة خشبية
وقت التسليم 2 ~ 5 أيام بعد الحصول على الدفع
شروط الدفع ويسترن يونيون، / تي تي، خطاب الاعتماد
تفاصيل المنتج
موصل MPO / APC الفيبر OS1
غطاء PVC ، LSZH فقدان الإدراج 0.2dB
خسارة العودة 55 ديسيبل القطر 2.0mm ، 3.0mm
طول 1، 3، 5، 7، 10، 15، 20، ... جوهر 9/125
عدد الألياف 8ألياف، 12ألياف، 24ألياف لون أصفر
إبراز

كابل الألياف APC MPO-8 في الوضع الواحد

,

MTP-8 إلى كابل التصحيح المزدوج LC

,

طريقة قطبية كابل MPO-8
اترك رسالة
منتوج وصف
نظرة عامة على المنتج

يبيع مصنع KCO Fiber مباشرة كابل توصيل بصري MPO-8 / MTP-8 إلى LC Duplex أحادي الوضع 8 ألياف APC. يتميز هذا الحبل التصحيحي عالي الكثافة بكابل رئيسي صغير بـ 8 ألياف مع موصل MPO-8 أو MTP-8 APC على جانب واحد وموصلات LC مزدوجة (عادةً LC/UPC) على الجانب الآخر.

مثل كابلات MPO/MTP الرئيسية، تتوفر كابلات التوصيل من MPO/MTP إلى LC بثلاث طرق توصيل: النوع A (مباشر)، النوع B (توصيل متقاطع)، والنوع C (زوج متقاطع).

يتميز موصل MPO APC / MTP APC بتلميع Angled Physical Contact، المصمم لاتصالات عالية السرعة ومنخفضة الفقد في شبكات المؤسسات ومراكز البيانات الحديثة.

التكوينات المتاحة
الخيار 1: موصل MPO-8 APC + كابل صغير SM G657A1 8F + موصل LC/UPC مزدوج
الخيار 2: موصل MTP-8 APC + كابل صغير SM G657A1 8F + موصل LC/UPC مزدوج

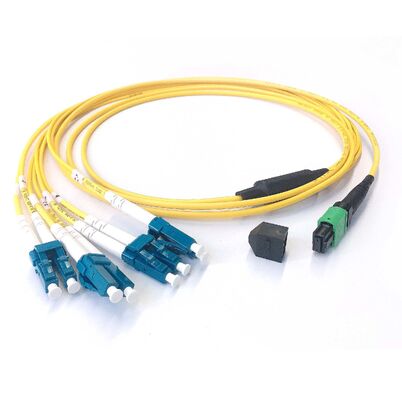

Single Mode 8-fiber APC MPO-8 MTP-8 to LC Duplex fiber optical break-out patch cable with connector detail
قطبية كابل التوصيل MPO إلى LC / MTP إلى LC
1. النوع A (مباشر)

تخطيط الألياف: الألياف 1 تتصل بالألياف 1 (LC)، الألياف 2 بالألياف 2، وهكذا.

اتجاه المفتاح: مفتاح لأعلى إلى مفتاح لأسفل.

كيف يعمل: نظرًا لأن هذا يحافظ على مسار مباشر، يجب أن يحدث تبديل Tx → Rx في مكان آخر في الشبكة. لإكمال الدائرة، يجب عليك استخدام كابل توصيل LC مزدوج قياسي من A إلى B (متقاطع) في أحد الطرفين (على سبيل المثال، عند المحول/جهاز الإرسال والاستقبال).

2. النوع B (معكوس متقاطع)

تخطيط الألياف: الألياف 1 تتصل بالألياف 12 (LC)، الألياف 2 بالألياف 11، وهكذا.

اتجاه المفتاح: مفتاح لأعلى إلى مفتاح لأعلى.

كيف يعمل: هذا يخلق تبديلًا متأصلًا داخل الكابل نفسه. بسبب هذا الانعكاس الداخلي، يجب عليك استخدام كابل توصيل LC مستقيم من A إلى A للحفاظ على اتجاه Tx → Rx الصحيح.

3. النوع C (زوج متقاطع مقلوب)

تخطيط الألياف: الألياف 1 تتصل بالألياف 2 (LC)، الألياف 2 بالألياف 1، الألياف 3 بالألياف 4، وهكذا.

اتجاه المفتاح: مفتاح لأعلى إلى مفتاح لأسفل.

كيف يعمل: يقوم قلب الزوج بشكل طبيعي بتبديل Tx إلى Rx من طرف إلى آخر، مما يجعله مثاليًا للتوصيل مباشرة بمعدات LC المزدوجة دون الحاجة إلى أي كابلات توصيل متقاطعة خاصة. تستخدم كابلات توصيل LC قياسية من A إلى B على كلا الطرفين.

Diagram showing MPO to LC break-out patch cable polarity methods Type A, Type B, and Type C fiber mapping
تفاصيل المنتج
  • الجانب أ للموصل: MPO-8 APC، MTP-8 APC
  • الجانب ب للموصل: LC/UPC مزدوج، LC/APC مزدوج (متوفر خيارات أخرى)
  • نوع الألياف: أحادي الوضع G657A1 / G657A2
  • عدد الألياف: 8F
  • قطر الكابل: 3.0 مم
  • مادة الغلاف الخارجي للكابل: LSZH، PVC، OFNR
  • لون الكابل: أصفر (متوفر حسب الطلب)
  • طول الانقسام: 30 سم، 50 سم
  • قطر كابل الانقسام: 2.0 مم
  • القطبية: حسب الطلب
  • فقدان الإدخال (IL): فقدان فائق الانخفاض (0.35 ديسيبل)
  • فقدان الإرجاع (RL): 55 ديسيبل
  • طول الكابل: حسب الطلب
  • تم اختباره بنسبة 100% في المصنع قبل الشحن.
  • تقرير اختبار مرفق مع كل قطعة.
  • خدمة OEM: متوفرة
  • التعبئة: قطعة واحدة/كيس
Single Mode 8-fiber APC MPO-8 to LC Duplex break-out patch cable product detail view
التطبيقات
  • مركز البيانات
  • مركز الذكاء الاصطناعي
  • مركز اتصال Starlink
  • FTTH (الألياف إلى المنزل)
  • FTTO (الألياف إلى المكتب)
  • FTTC (الألياف إلى الرصيف)
  • FTTR (الألياف إلى الغرفة)
  • FTTX (الألياف إلى X)
المواصفات
المعلمات تجميعات كابلات الألياف القياسية
نوع الألياف SM (G.657A)
مواد الغلاف LSZH / OFNR / PVC
الجانب أ للموصل MPO APC أنثى / ذكر، MTP APC أنثى / ذكر
الجانب ب للموصل LC/UPC مزدوج، LC/APC مزدوج، خيارات أخرى
مواد الحلق بوليمر مملوء بالزجاج
أطوال موجات الاختبار 1310±30 / 1550±30 نانومتر
فقدان الإدخال IL (ديسيبل) ≤ 0.35 ديسيبل (فقدان فائق الانخفاض)، ≤ 0.65 ديسيبل (فقدان قياسي)
فقدان الإرجاع RL (ديسيبل) ≥ 55 ديسيبل (APC)
قابلية التبادل ≤ 0.2 ديسيبل
تجميعات الكابلات كابل رئيسي
درجة حرارة التشغيل (درجة مئوية) -10 ~ +70
درجة حرارة التخزين (درجة مئوية) -40 ~ +85
الحزمة وحدة واحدة/كيس

*جميع القيم المحددة مع الموصلات.

التعبئة

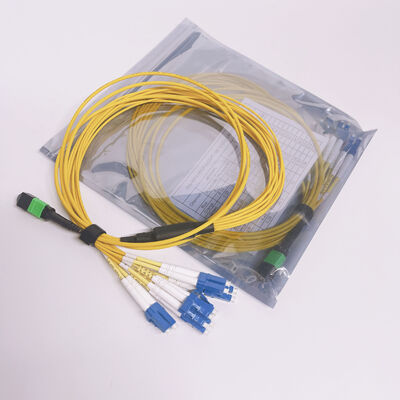

Standard export packing for MPO MTP to LC break-out fiber optic patch cables
خدمة OEM / ODM

إذا كنت ترغب في عرض شعار علامتك التجارية الخاصة على البضائع - مثل على الكابل، أو كيس التعبئة، أو الملصق، أو في أي مكان آخر - فلا توجد مشكلة. خدمة OEM و ODM لدينا جاهزة دائمًا لتلبية متطلباتك.

التعبئة والشحن
التعبئة
  • وفقًا لتعبئة التصدير القياسية.
  • صندوق كرتون، صندوق خشبي، منصة نقالة.
  • علامات قياسية.
الشحن
  • خدمات الشحن السريع الدولية مثل UPS، TNT، DHL، إلخ.
  • طيران دولي: CA، AA، EA، إلخ.
  • عن طريق البحر.
