| مكان المنشأ | قوانغدونغ، الصين |
|---|---|
| اسم العلامة التجارية | KCO, Kocent Optec Limited |
| إصدار الشهادات | ISO9001, RoHS |
| رقم الموديل | KCO-GYXTW-xA1 |
| الحد الأدنى لكمية | التفاوض |
| الأسعار | negotiable |
| تفاصيل التغليف | لفة خشبية ، لوح خشبي |
| وقت التسليم | 3 ~ 5 أيام بعد الحصول على الدفع |
| شروط الدفع | ويسترن يونيون، / تي تي، خطاب الاعتماد |
| القدرة على العرض | 10000 كم/ شهر |
تفاصيل المنتج
| مادة | PE ، LDPE ، HDPE | اسم | كابلات الألياف الضوئية الخارجية |
|---|---|---|---|
| طول | 2 كم ~ 3 كم لكل لفة | نوع الكابل | GYXTW |
| الفيبر | المتعدد OM2 50/125 | النوى | 2 النوى إلى 12 نوى |
| لون | أسود | القطر | 7.0mm |
| رقم الجزء | GYXTW-XA1 | ||
| إبراز | كابل ألياف ضوئية أحادي الوضع GYXTW 24b1,كابل بصري مباشر مدفون بـ 24 نواة,كابل ألياف ضوئية أحادي الوضع خارجي |
||
منتوج وصف
نظرة عامة على المنتج

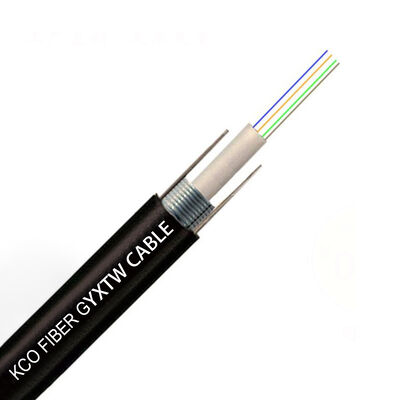

الـ كابل الألياف الضوئية الخارجي ذو الأنبوب المركزي السائب أحادي الوضع GYXTW ذو 24 نواة للدفن المباشر هو كابل ألياف ضوئية خارجي مدرع ذو أنبوب مركزي سائب مصمم لأداء موثوق به في البيئات الصعبة. يدعم من 2 إلى 24 نواة ألياف وهو مناسب للتركيبات العلوية، والقنوات، والدفن المباشر.
الأنبوب السائب مغطى بمركب مانع لتسرب الماء وشريط فولاذي مموج، بينما الغلاف الخارجي مصنوع من البولي إيثيلين (PE) الأسود عالي الجودة. يوفر هذا البناء منعًا كاملاً للمياه، وهيكلًا مدمجًا، وقطرًا خارجيًا صغيرًا، ووزنًا خفيفًا، وخصائص ميكانيكية ممتازة مع فقدان منخفض وتشتت منخفض.
كابل GYXTW مناسب للتركيبات العلوية والقنوات في أنظمة اتصالات الإرسال الرقمي.
هيكل الكابل ومكوناته
يتكون كابل GYXTW من المكونات الرئيسية التالية:
- عضو القوة: سلكان فولاذيان متوازيان عاليان القوة يوفران الدعم الميكانيكي ويمنعان الكابل من التمدد تحت الشد.
- أنابيب سائبة: توضع حول عضو القوة المركزي، وتحتوي كل منها على ألياف ضوئية واحدة أو أكثر. تحمي هذه الأنابيب الألياف من الرطوبة والتلف المادي والعوامل البيئية الأخرى.
- الألياف الضوئية: المكون الأساسي للكابل، ينقل البيانات في شكل إشارات ضوئية.
- مركب التعبئة: مادة شبيهة بالجل تملأ الفراغ بين الأنابيب السائبة وعضو القوة المركزي، مما يخفف الألياف من الإجهاد المادي ويحميها من الرطوبة وتغلغل الماء.
- شريط فولاذي: طبقتان من الشريط الفولاذي المموج ملفوفتان حول الكابل، مما يوفر حماية ميكانيكية إضافية ضد السحق والصدمات والقوى الخارجية الأخرى.
- الغلاف الخارجي: يغطى الكابل بأكمله بغلاف خارجي من البولي إيثيلين (PE)، مما يوفر مقاومة للتآكل والعوامل الجوية والعوامل البيئية الأخرى.

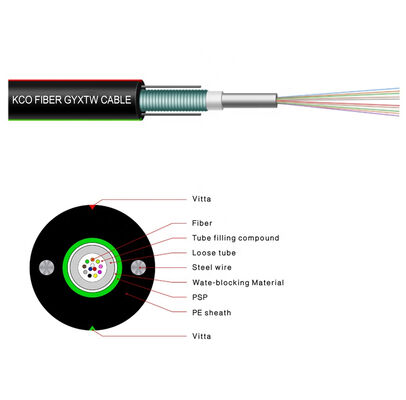

مخطط هيكل الكابل
منظر مقطعي لبناء كابل GYXTW ذو الأنبوب المركزي السائب المدرع.
البيانات الفنية
| الميزة | المواصفات النموذجية |
|---|---|
| عدد الألياف | 2 إلى 24 نواة |
| طريقة التركيب | هوائي، قناة، أو دفن مباشر |
| مقاومة السحق | عالية (بسبب الشريط الفولاذي المموج) |
| منع تسرب الماء | أنبوب مملوء بالجل + مادة مانعة لتسرب الماء |
التطبيقات
- تستخدم بشكل شائع في شبكات الاتصالات كشبكات أساسية وشبكات توزيع، وكذلك في شبكات CATV لتقديم خدمات الفيديو والإنترنت والهاتف للعملاء.
- تستخدم في تطبيقات الأمن والمراقبة لنقل لقطات فيديو عالية الدقة عبر مسافات طويلة.
- تستخدم في تطبيقات الأتمتة الصناعية لتوصيل المستشعرات والأجهزة الأخرى في البيئات القاسية.
- تستخدم في مرافق الطاقة لمراقبة أنظمة نقل وتوزيع الكهرباء.
الخصائص الميكانيكية للكابل
| المعلمة | المواصفات |
|---|---|
| عدد الألياف | 1~24 |
| قطر الكابل | 8.0 مم ± 0.5 مم / 7.0 مم ± 0.3 مم |
| الوزن | 70 كجم/كم / 50 كجم/كم |
| نطاق درجة الحرارة | -40 درجة مئوية إلى +70 درجة مئوية |
| الحد الأدنى لنصف قطر الانحناء (طويل الأمد) | 10D |
| الحد الأدنى لنصف قطر الانحناء (قصير الأمد) | 20D |
| الحد الأدنى لقوة الشد المسموح بها (طويل الأمد) | 1200 نيوتن |
| الحد الأدنى لقوة الشد المسموح بها (قصير الأمد) | 1500 نيوتن |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التركيب | -20 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +70 درجة مئوية |
رمز لون الألياف
| الموضع | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| اللون | أزرق | برتقالي | أخضر | بني | رمادي | أبيض |
| الموضع | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | أحمر | أسود | أصفر | بنفسجي | وردي | أكوا |
تحديد قياسي لألوان الألياف لمجموعات الألياف المكونة من 12.
خدمة OEM / ODM
نقدم خدمات OEM و ODM كاملة. إذا كنت ترغب في عرض شعار علامتك التجارية الخاصة على البضائع - مثل على الكابل، أو حقيبة التعبئة، أو الملصق، أو في أي مكان آخر - فلا توجد مشكلة. خدمة OEM و ODM لدينا جاهزة دائمًا لتلبية متطلباتك.
تتوفر علامات تجارية مخصصة على الكابلات والتعبئة والتغليف والملصقات.

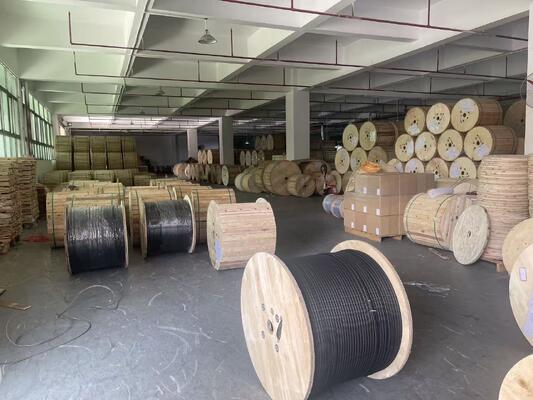

التعبئة والشحن
التعبئة
وفقًا لتعبئة التصدير القياسية:
- صندوق كرتون
- صندوق خشبي
- منصة خشبية
الشحن
- شحن دولي سريع مثل UPS، TNT، DHL، إلخ.
- طيران دولي: CA، AA، EA، إلخ.
- عن طريق البحر
