  • 1U 144cores MPO MTP Patch Panel Rack Mount Fiber Optic Distribution Frame with LC Duplex Port
  • 1U 144cores MPO MTP Patch Panel Rack Mount Fiber Optic Distribution Frame with LC Duplex Port
  • 1U 144cores MPO MTP Patch Panel Rack Mount Fiber Optic Distribution Frame with LC Duplex Port
مكان المنشأ قوانغدونغ ، الصين
اسم العلامة التجارية KCO
إصدار الشهادات RoHS, ISO9001
رقم الموديل MPO-1U-144-LC / UPC
الحد الأدنى لكمية تفاوض
الأسعار negotiable
تفاصيل التغليف علبة كرتون ، لوح خشبي
وقت التسليم 2 ~ 7 أيام بعد الحصول على الدفع
شروط الدفع ويسترن يونيون، / تي تي، خطاب الاعتماد
القدرة على العرض 50،000 جهاز كمبيوتر شخصى / شهر
تفاصيل المنتج
الموصل 1 MPO، الخطة المتوسطة الأجل الموصل 2 LC/UPC، LC/APC أو حسب الطلب
مقاس 480 × 245 × 1U سعة 144 درجة مئوية
لون أسود ، بيج طول 0.5m، 1.0m، 1.5m، مخصصة
كابل 0.3m الفيبر وضع واحد ، multimode
انا 0.35dB RL 50dB
إبراز

144 نقطة من لوحات التصحيح البصرية

,

لوحات التصحيح البصري للكابلات 0.3 متر

,

لوحات التصحيح المثبتة على حامل LC / UPC
اترك رسالة
منتوج وصف
نظرة عامة على المنتج

لوحة توصيل الألياف الضوئية MTP/MPO المثبتة على رف 1U 144 نواة هي حل توزيع ألياف ضوئية عالي الكثافة مصمم ليناسب أطر توزيع الألياف الضوئية القياسية مقاس 19 بوصة. تدعم توصيل وتوزيع كابلات الألياف بسرعة، وتستوعب كابلات MTP/MPO وكابلات الألياف الشريطية مع اتصال بسيط للتوصيل والتشغيل.

هذه اللوحة مثالية لمراكز البيانات ذات السعة العالية، حيث توفر تصميمًا مدمجًا من نوع الدرج بثلاث طبقات لتحقيق أقصى قدر من كفاءة المساحة. يمكنها استيعاب ما يصل إلى 12 قطعة من صناديق الكاسيت MPO-LC ذات 12 نواة، مما يوفر سعة إجمالية تبلغ 144 نواة.

افتراضي خسارة قياسية منخفضة — خسارة إدخال النخبة: <0.35 ديسيبل

الميزات الرئيسية
  • درج مع سكة توجيه لسهولة التركيب والصيانة
  • حجم قياسي 19 بوصة للتركيب على الرف للتوافق العالمي
  • بناء خفيف الوزن ولكنه قوي مع أداء جيد مضاد للصدمات ومقاوم للغبار
  • إدارة كابلات منظمة جيدًا لتحديد الألياف بسهولة
  • مساحة داخلية واسعة تضمن نصف قطر انحناء الألياف المناسب
  • يمكن تركيب سياج المحول أو إزالته حسب الحاجة
  • متوفر في وضع أحادي، متعدد الأوضاع OM3، OM4، و OM5
  • مثبت مسبقًا في المصنع وتم اختباره بنسبة 100% قبل الشحن
  • متوفر بالقطبية من النوع A، والنوع B، والنوع C
المواصفات الفنية
نوع الموصل محول LC مزدوج صغير
السعة 144 نواة
المادة صفائح فولاذية مجلفنة أو فولاذ مدلفن على البارد
السعة القصوى 144 نواة
منفذ محول متاح افتراضي: LC مزدوج صغير (اختياري: ST، FC، SC، MU، MTRJ، E2000، إلخ.)
حجم اللوحة 480 × 245 × 1U (مم)
الحد الأقصى لعدد الوحدات 12 قطعة
منفذ بصري LC مزدوج، MPO
طول الكابل 0.3 متر
اللون أسود (ألوان أخرى OEM متاحة)
السماكة 1.0 / 1.2 مم
الملحقات أربطة كابلات، براغي أذن تثبيت، أنبوب لف حلزوني
معلومات سريعة
رقم القطعة KCO-RM-MPO-1U-144-LC-xx
الاسم لوحة توصيل MPO/MTP مقاس 19 بوصة
السعة 144 نواة
الحد الأقصى لعدد الوحدات 12 قطعة
منفذ بصري LC مزدوج، MPO
طول الكابل 0.3 متر
حجم لوحة التوصيل 480 × 245 × 1U (مم)
اللون أسود (ألوان أخرى OEM متاحة)
ظروف التشغيل
درجة حرارة التشغيل −20 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين −40 درجة مئوية إلى +70 درجة مئوية
الرطوبة 90% عند 30 درجة مئوية
ضغط الهواء 70 كيلو باسكال – 106 كيلو باسكال
مواصفات موصل MTP/MPO
المعلمة وضع أحادي (تلميع APC) وضع أحادي (تلميع UPC) وضع متعدد (تلميع PC)
خسارة النخبة المنخفضة قياسي خسارة النخبة المنخفضة قياسي خسارة النخبة المنخفضة قياسي
الحد الأقصى لخسارة الإدخال ≤0.35 ديسيبل ≤0.75 ديسيبل ≤0.35 ديسيبل ≤0.75 ديسيبل ≤0.35 ديسيبل ≤0.60 ديسيبل
خسارة الإرجاع ≥60 ديسيبل ≥60 ديسيبل غير متاح
عدد الألياف 8، 12، 24، إلخ. 8، 12، 24، إلخ. 8، 12، 24، إلخ.
نوع الألياف G652D، G657A1، إلخ. G652D، G657A1، إلخ. OM1، OM2، OM3، إلخ.
المتانة ≥500 مرة ≥500 مرة ≥500 مرة
درجة حرارة التشغيل −40 درجة مئوية إلى +80 درجة مئوية −40 درجة مئوية إلى +80 درجة مئوية −40 درجة مئوية إلى +80 درجة مئوية
طول موجة الاختبار 1310 نانومتر 1310 نانومتر 1310 نانومتر
اختبار الإدخال والسحب 1000 مرة < 0.5 ديسيبل
التبديل < 0.5 ديسيبل
قوة الشد المضادة 15 كجم قوة
أوصاف اللوحة
سعة الألياف للوحة 12–144 نواة (12، 24، 48 منفذًا متوفرة عادةً)
موصل اللوحة SC، LC، ST، FC
النوع ثابت
الأبعاد 19 بوصة 1U / 2U / 3U / 4U، إلخ.
المادة فولاذ مدلفن على البارد أو ألومنيوم
درجة حرارة التخزين −45 درجة مئوية إلى +65 درجة مئوية
السماكة 1.0 / 1.2 مم
الملحقات أربطة كابلات، براغي أذن تثبيت، أنبوب لف حلزوني
نوع MPO SM: G652D، G657A1، G657A2 | MM: OM1، OM2، OM3، OM4، OM5
الغطاء LSZH
الطول 0.3 متر، 0.5 متر
صور المنتج

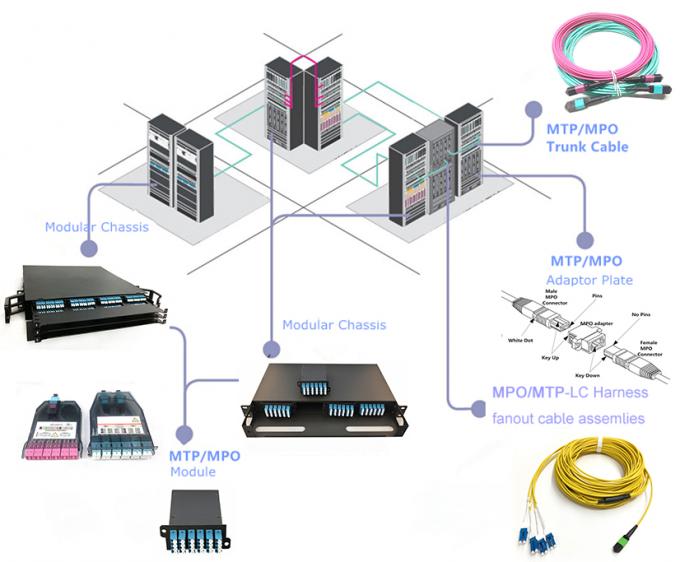

MPO/MTP patch panel solution for data center — 1U 144-core rack mount fiber optic distribution frame

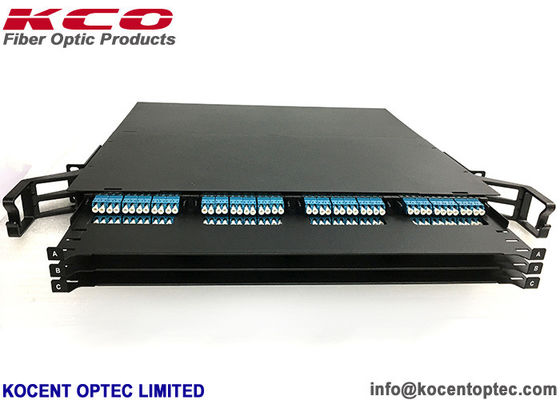

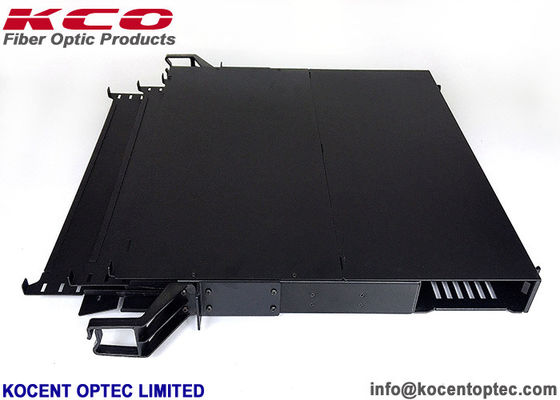

1U 144-core MPO/MTP rack mount patch panel front view with LC duplex ports 1U 144-core MPO/MTP patch panel drawer open showing internal cassette modules and cable management
