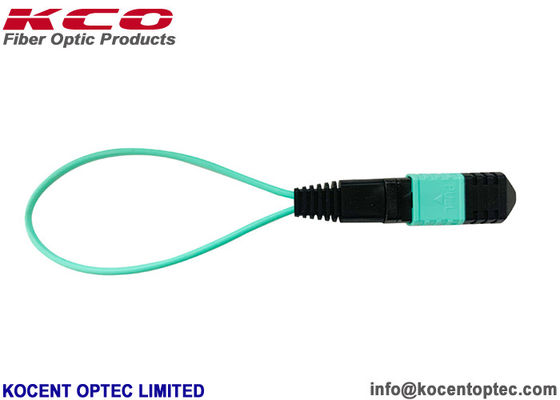

OM3 OM4 LSZH Mini MPO MTP Loop Back Patch Cord لاختبار الألياف 40G 100G
تفاصيل المنتج
| موصل | MPO | الفيبر | مم، OM1، OM2، OM3، OM4، OM5 |
|---|---|---|---|
| غطاء | PVC ، LSZH | فقدان الإدراج | 0.2dB |
| خسارة العودة | 55 ديسيبل | القطر | 2.0mm ، 3.0mm |
| طول | 1، 3، 5، 7، 10، 15، 20، ... | ف / ن | كيه سي أو-LB-MPO-OM3-08 |
| عدد الألياف | 8ألياف، 12ألياف، 24ألياف | لون | الوردي، البنفسجي، حسب الطلب |
| إبراز | LSZH سلك التصحيح البصري,MPO MTP الألياف التصحيح الحبل |
||
منتوج وصف
لمحة عامة عن المنتج
OM3-300 MPO/MTP Multi-Mode Loop Back Fiber Optic Attenuator مع خسارة إدراج النخبة وتكوين 24 ألياف.تجمعات كابلات MPO/MTP الشريطية والجذعية متعددة النواة تسهل النشر السريع لكابلات العمود الفقري عالية الكثافة في مراكز البيانات وغيرها من البيئات عالية الألياف، مما يقلل من وقت وتكلفة تثبيت الشبكة أو إعادة تكوينها.
- تستخدم MTP / MPO لربط الكاسيتات أو الألواح أو المروحة ، والتي يتم تقديمها في أنواع الألياف في إصدارات القاعدة 8 ، 12 ، 24 أو 48 الأساسية باستخدام بنية كابلات صغيرة ومضغوطة.
- الكابل المدمج يُحسّن استخدام الطرق الكهربائية ويحسّن تدفق الهواء.
- تستخدم وحدات MTP loopback على نطاق واسع في بيئات الاختبار ، وخاصة في شبكات البصريات المتوازية 40/100G.
- تتيح الأجهزة التحقق واختبار أجهزة الإرسال والإستقبال التي تتميز بواجهة MTP 40GBASE-SR4 QSFP + أو أجهزة 100GBASE-SR4.
- تم بناء الحلقات لربط مواقع المرسل (TX) والمستقبل (RX) من واجهات جهاز الاستقبال MTP.
- يمكن أن تسهل حلقات MTP وتسرع اختبار IL لقطاعات الشبكة البصرية عن طريق توصيلها بأغصان MTP أو خطوط التصحيح.
ما هو رابط MPO؟
- MPO (Multi-fiber Push On) هو نوع من المكونات الضوئية التي كانت المكونات الأساسية متعددة الألياف لشبكات الاتصالات السريعة والبيانات.وقد تمت توحيدها في إطار IEC 61754-7 و TIA 604-5.
- تطورت عائلة موصلات MPO لدعم مجموعة أوسع من التطبيقات ومتطلبات تعبئة النظام.
- ويمكن أن تزيد وصلات MPO من سعة البيانات مع استخدام فعال للغاية للمساحة.واجه المستخدمون تحديات مثل التعقيد الإضافي والوقت المطلوب لاختبار وشلل الشبكات متعددة الألياف.
- في حين أن موصلات MPO لها العديد من المزايا والمزايا على موصلات الألياف الواحدة النموذجية ، هناك أيضًا اختلافات تقدم تحديات جديدة للفنيين.يقدم هذا المورد لمحة عامة عن المعلومات الأساسية التي يجب أن يفهمها الفنيون عند اختبار موصلات MPO.
- هذا النظام من الموصلات والكابلات دعم في البداية أنظمة الاتصالات، وخاصة في المكاتب المركزية والفروع.في وقت لاحق أصبح الاتصال الأساسي المستخدم في مختبرات HPC (الحوسبة عالية الأداء) ومراكز بيانات المؤسسات.
- في الأصل وصلة من 12 ألياف من صف واحد ، هناك الآن 8 و 16 نوع من الألياف من صف واحد يمكن تجميعها معًا لتشكيل 24 ، 36 ، و 72 وصلة من الألياف باستخدام العديد من الحواجز الدقيقة.مع ذلك، كان للصف الأوسع والحواجز المتراصمة مشاكل في فقدان الإدراج والانعكاس بسبب صعوبة الحفاظ على تسامحات المواءمة على الألياف الخارجية مقابل الألياف الوسطى.
مواصفات أداء الجهاز
| النموذج | (SM) | م م م |
|---|---|---|
| عدد ألياف الصلة | 8، 12، 24 جوهر | |
| بولندية | PC، APC | |
| لون المقصورة | القياسية (الخضراء) ، النخبة (الصفراء) | القياسية (البيج) ، النخبة (أكوا) |
| خسارة الإدراج النوع القياسي | أقل من 0.7 ديسيبل | أقل من 0.5 ديسيبل |
| خسارة الإدراج نوع النخبة | أقل من 0.35 ديسيبل | أقل من 0.3 ديسيبل |
| خسارة العائد | PC > 50 dB، APC > 60 dB | > 30 ديسيبل |
| المدى الطويل (500 زواج) | أقل من 0.2 ديسيبل | |
| طول موجة الاختبار | 1310 / 1550 nm | 850 / 1300 nm |
مواصفات أداء كابلات الألياف
| نوع الألياف | OS2, OM1, OM2, OM3, OM4 |
|---|---|
| عدد الألياف | 8، 12، 24، 48، 72، 96، 144 قلب |
| قطر الكابل | 3.0 ملم، 5.5 ملم، أو مخصصة |
| لون السترة | الأصفر، البرتقالي، الماء، الأرجواني |
| مادة السترة | OFNR، OFNP، PVC، LSZH |
| قوة الشد | 500 ن |
| درجة حرارة العمل | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 75 درجة مئوية |

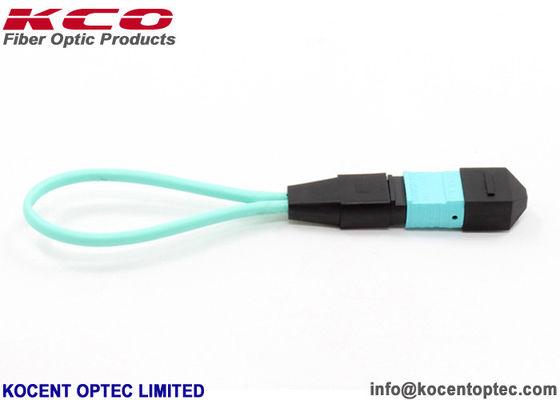

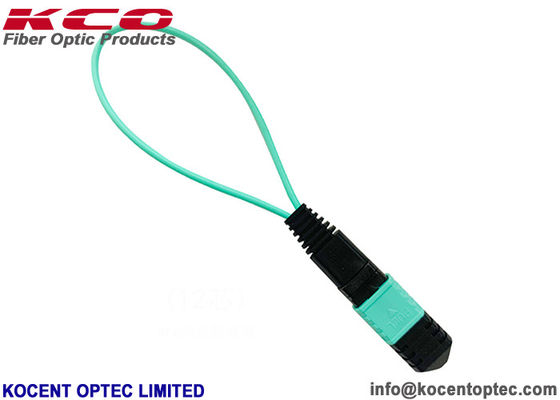

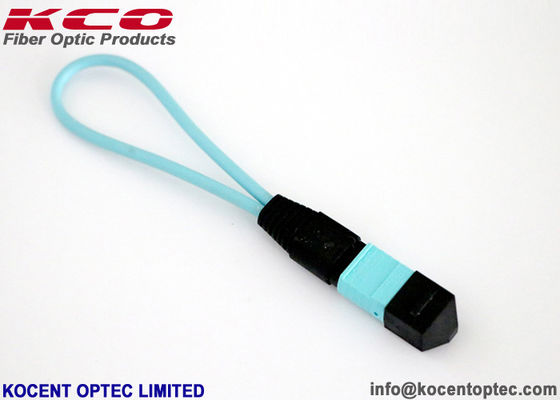

صور المنتج
الخصائص الرئيسية
- تصميم الكابلات عالية الكثافة
- أداء محسّن
- النوع الملمع للواجهة متوفر في PC و UPC و APC
- متوفرة في OS1/2، OM1، OM2، OM3، OM4، و OM5
- مع 8-ألياف، 12-ألياف، 16-ألياف، و24-ألياف MPO/MTP معيار رابط
- يدعم الارتباط المباشر مع أجهزة الاستقبال 40/100G
- تم اختبار المصنع بنسبة 100%، مع إدراج نتائج الاختبار لكل مجموعة
- يستخدم موصلات MPO/MTP
- تم إنهاء المصنع
- تتوافق مع التوجيه 200/95/EC (RoHS)
التطبيقات
- كيتف
- شبكات المترو
- مراكز البيانات
- معدات الاختبار
- المنشآت في الموقع
- إيقاف الجهاز النشط
- أنظمة الألياف البصرية السلبية
- شبكات معالجة البيانات
- شبكات الاتصالات
- شبكات المنطقة المحلية (LAN)
- شبكات المنطقة الواسعة
- FTTx (FTTH، FTTO، FTTB، FTTA، وأكثر)
